圖示丨常見五大類自動噴水滅火系統工作原理

　1、濕式系統

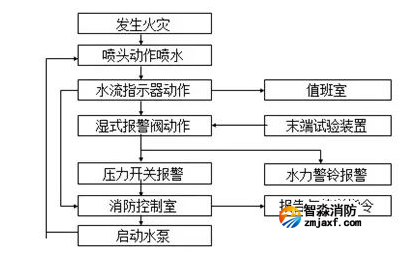

　　濕式系統的工作原理如下圖所示。

　　濕式系統在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內充水的壓力。

　　發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，噴頭開啟并開始噴水。此時，管網中的水由靜止變?yōu)榱鲃?，水流指示器動作送出電信號，在報警控制器上顯示某一區域噴水的信息。由于持續噴水泄壓造成濕式報警閥的上部水壓低于下部水壓，在壓力差的作用下，原來處于關閉狀態的濕式報警閥自動開啟。此時壓力水通過濕式報警閥流向管網，同時打開通向水力警鈴的通道，延遲器充滿水后，水力警鈴發出聲響警報，壓力開關動作并輸出啟動供水泵的信號。供水泵投入運行后，完成系統的啟動過程。

　　2、干式系統

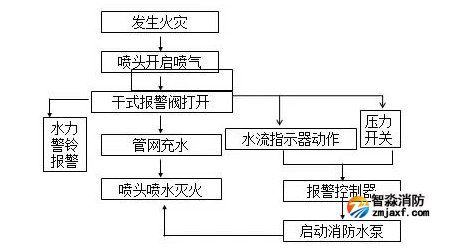

　　干式系統的工作原理如下圖所示。

　　干式系統在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持干式報警閥入口前管道內充水的壓力，報警閥出口后的管道內充滿有壓氣體（通常采用壓縮空氣），報警閥處于關閉狀態。

　　發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，閉式噴頭開啟，使干式閥出口壓力下降，加速器動作后促使干式報警閥迅速開啟，管道開始排氣充水，剩余壓縮空氣從系統最高處的排氣閥和開啟的噴頭處噴出，此時通向水力警鈴和壓力開關的通道被打開，水力警鈴發出聲響警報，壓力開關動作并輸出啟泵信號，啟動系統供水泵；管道完成排氣充水過程后，開啟的噴頭開始噴水。從閉式噴頭開啟至供水泵投入運行前，由消防水箱、氣壓給水設備或穩壓泵等供水設施為系統的配水管道充水。

　　3、預作用系統

　　作用系統的工作原理如下圖所示。

　　系統處于準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持雨淋閥入口前管道內充水的壓力，雨淋閥后的管道內平時無水或充以有壓氣體。

　　發生火災時，由火災自動報警系統自動開啟雨淋報警閥，配水管道開始排氣充水，使系統在閉式噴頭動作前轉換成濕式系統，并在閉式噴頭開啟后立即噴水。

　　4、雨淋系統

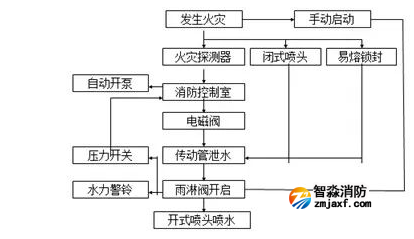

　　雨淋系統的工作原理如下圖所示。

　　系統處于準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持雨淋閥入口前管道內充水的壓力。

　　發生火災時，由火災自動報警系統或傳動管控制，自動開啟雨淋報警閥和供水泵，向系統管網供水，由雨淋閥控制的開式噴頭同時噴水。

　　5、水幕系統

　　系統處于準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內充水的壓力。

　　發生火災時，由火災自動報警系統聯動開啟雨淋報警閥組和供水泵，向系統管網和噴頭供水。
