關于壓力開關你想了解的都在這里！

作者：消防檢測設備
發布時間：2021-10-25 06:55:56
來源：http://www.lnqyyp.cn/
點擊：501

關于壓力開關你想了解的都在這里！

一、工作原理

報警閥開啟后，報警管道充水，壓力開關受到水壓的作用后接通電觸點，輸出報警閥開啟及啟動供水泵的信號，報警閥關閉時電觸點斷開。

二、設置要求

1. 壓力開關安裝在系統管網或報警閥延遲器出口后的報警管道上。自動噴水滅火系統應采用壓力開關控制消防水泵和穩壓泵，并應能調節啟、停穩壓泵的壓力。

2. 雨淋系統和防火分隔水幕系統的水流報警裝置宜采用壓力開關。

三、檢查要求

1. 銘牌清晰、有安全操作指示標識和產品說明書。

2. 各組件不得有機構松動、明顯的加工缺陷，表面不得有明顯銹蝕、涂層剝落、起泡、毛刺等缺陷。

3. 測試壓力開關動作性能，打開壓力開關，將其常開或常閉觸點用萬用表連接，并使壓力開關動作，檢查壓力開關的常開或常閉觸點能否可靠通斷。

四、安裝要求

1. 壓力開關豎直安裝在通往水力警鈴的管道上，安裝中不得拆裝改動。

2. 按照消防設計文件或者廠家提供的安裝圖紙安裝管網上的壓力控制裝置。

3. 壓力開關的引出線應用防水套管鎖定，采用觀察檢查進行技術檢測。

五、連鎖和聯動啟泵

1. 連鎖啟泵

1）消火栓系統中消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關直接啟動消防水泵。壓力開關啟動消防水泵的信號不應受到聯動控制器處于自動或手動狀態的影響，當水泵控制柜處于手動狀態時，壓力開關所發出的啟泵信號不會直接啟動消防水泵。

2）穩壓泵應由消防給水管網或氣壓水罐上設置的穩壓泵自動啟停泵壓力開關或壓力變送器控制。

3）自動噴水滅火系統中以壓力開關的動作信號作為啟動噴淋泵的連鎖觸發信號。

2.聯動啟泵（《火災自動報警系統設計規范》圖示）

1）濕式、干式、雨淋和水幕系統的報警閥的壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手動報警按鈕的報警信號，作為啟動消防泵的聯動控制信號。

2）水幕系統用于防火卷簾保護和防火分隔時，報警閥的壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手動報警按鈕的報警信號，作為啟動消防泵的聯動控制信號。

六、其他

1. 壓力開關的額定工作壓力應不低于1.2MPa。

2. 壓力開關通常設置在消防水泵房的主干管道上或報警閥上，流量開關通常設置在高位消防水箱出水管上。

3. 自動噴水滅火系統，壓力開關按實際安裝數量全數檢驗其控制功能。

4. 雨淋系統和防火分隔水幕，其水流報警裝置宜采用壓力開關。雨淋系統和水幕系統采用開式噴頭，平時報警閥出口后的管道內沒有水，系統啟動后的管道充水階段，管內水的流速較快，容易損傷水流指示器，因此采用壓力開關較好。

5.穩壓泵的啟停，要求可靠地自動控制，因此規定采用消防壓力開關，并要求其能夠根據最不利點處噴頭的工作壓力，調節穩壓泵的啟停壓力。

6. 泡沫—水雨淋系統應設置雨淋閥、水力警鈴，并應在每個雨淋閥出口管路上設置壓力開關，但噴頭數小于10個的單區系統可不設雨淋閥和壓力開關。

知識拓展——壓力開關

1. 分類

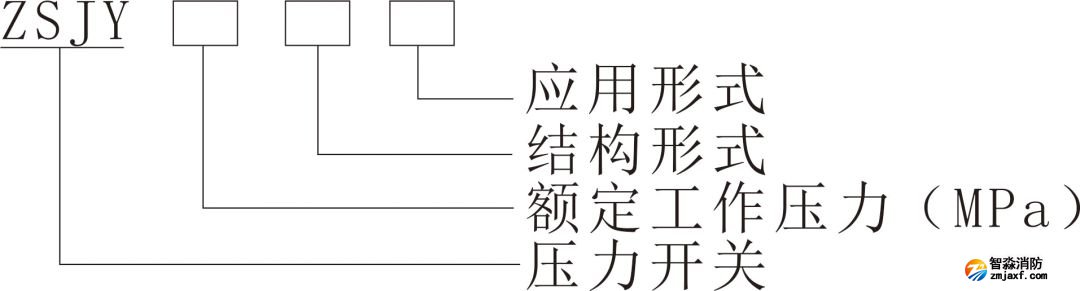

2. 編制方法

ZSJY1.2KY表示預作用裝置，可調式，額定工作壓力為1.2MPa的自動噴水系統壓力開關型號。

3. 強度要求

按規定的方法對其進行水壓強度試驗，試驗壓力為1.5倍工作壓力，保持5min，壓力開關不應發生損壞及泄漏，試驗后進行動作試驗，其結果符合規定要求。

4. 強度試驗

將壓力開關按其正常工作位置安裝在試驗設備上，然后緩慢升壓，在5s~10s內使壓力升高至額定工作壓力的1.5倍，保持5min，在壓力保持期間檢查是否有泄漏，撤除壓力檢查機械結構是否損壞，結果應符合要求；然后按規定進行動作試驗，試驗結果應符合要求。
