土壤電阻率測試儀測試原理

作者：消防檢測設備
發布時間：2021-01-14 09:05:11
來源：http://www.lnqyyp.cn/
點擊：404

土壤電阻率測試儀測試原理

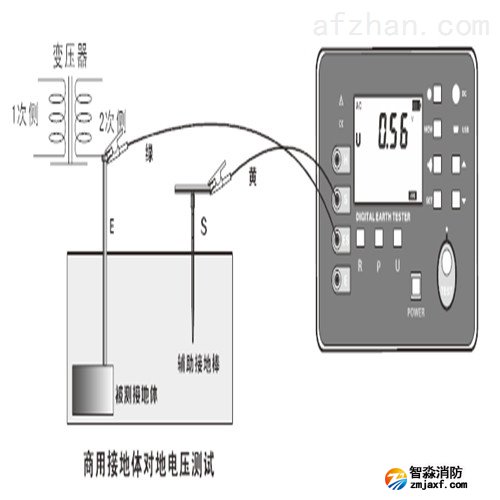

．對地電壓測量采用平均值整流法。

2．接地電阻測量采用額定電流變極法，即在測量對象E接地極和H電流極之間流動交流額定電流I，求取E接地極和S電壓極的電位差V，并根據公式R=V/I計算接地電阻值R。為了保證測試的精度，設計了四線法，增加ES輔助地極，實際測試時ES與E夾在接地體的同一點上。SX-3010土壤電阻率測試儀四線法測試能消除被測接地體、輔助接地棒、測試夾、儀表輸入接口表面之間的接觸電阻(通常有污垢或生銹)對測量的影響，能消除線阻對測量的影響，更精密。

3．其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。

A：固有誤差 E2：電源電壓變化產生的變動

E3：溫度變化產生的變動 E4：干擾電壓變化產生的變動

E5：接觸電極電阻產生的變動

4．土壤電阻率(ρ)測量采用4極法(溫納法)：E接地極與H電流極間流動交流電流I，求S電壓極與ES輔助地極間的電位差V，電位差V除以交流電流I得到接地電阻值R，SX-3010土壤電阻率測試儀電極間隔距離為a(m),根據公式ρ=2πaR(Ωm)得出土壤電阻率的值，H-S的間距與S-ES的間距相等時(都為a)即為溫納法。為了計算方便，請讓電極間距a遠大于埋設深度h,一般應滿足a>20h,見下圖。
