消防電源監控系統”與“剩余電流式電氣火災監控系統”流式電氣火災監控系統”對比

注意下面圖中“消防電源監控系統”與“剩余電流式電氣火災監控系統”互感線圈穿線不同。

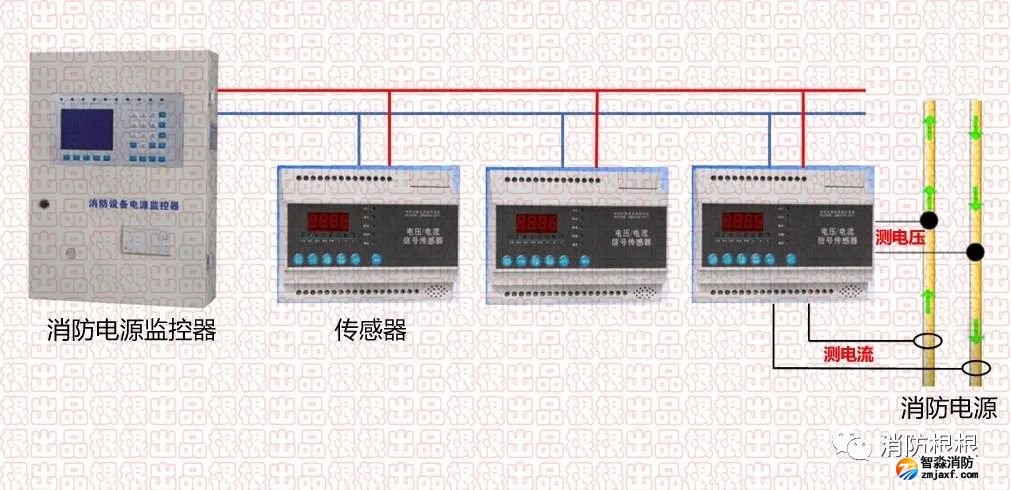

一、消防電源監控系統

《消防設備電源監控系統》GB28184-2011

3.2 消防設備電源監控系統 power supply monitoring system for fire protection equipments

用于監控消防設備電源工作狀態，在電源發生過壓、欠壓、過流、缺相等故障時能發出報警信號的監控系統，由消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。消防檢測設備

《民用建筑電氣設計標準》GB51348-2019

13.3.8 設有消防控制室的建筑物應設置消防電源監控系統，其設置應符合下列要求：

1 消防電源監控器應設置在消防控制室內，用于監控消防電源的工作狀態，故障時發出報警信號。

2 消防設備電源監控點宜設置在下列部位：

1）變電所消防設備主電源、備用電源專用母排或消防電源柜內母排；

2）為重要消防設備如消防控制室、消防泵、消防電梯、防排煙風機、非集中控制型應急照明、防火卷簾門等供電的雙電源切換開關的出線端；

3）無巡檢功能的EPS應急電源裝置的輸出端；

4）為無巡檢功能的消防聯動設備供電的直流24V電源的出線端。

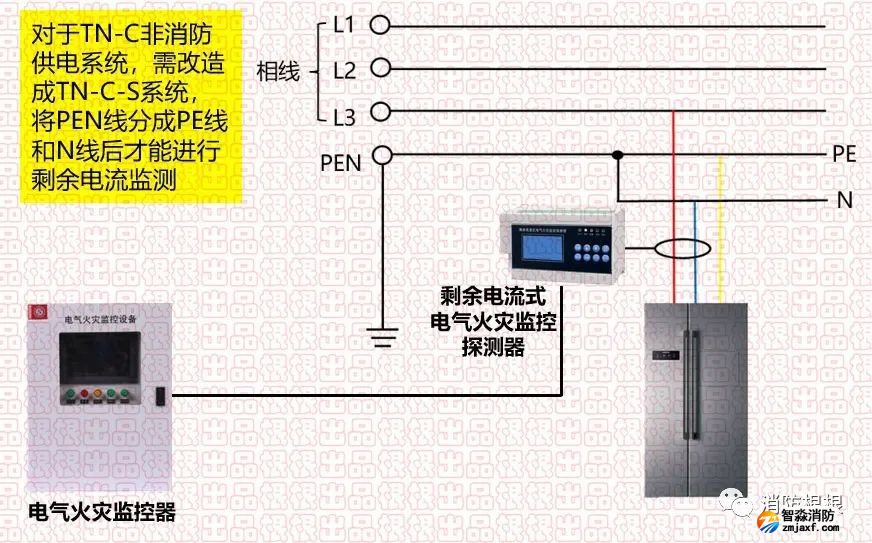

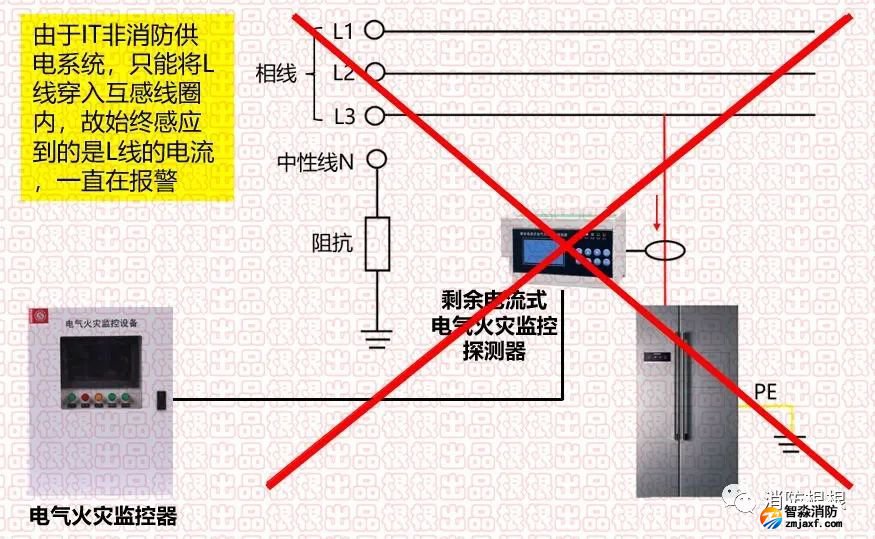

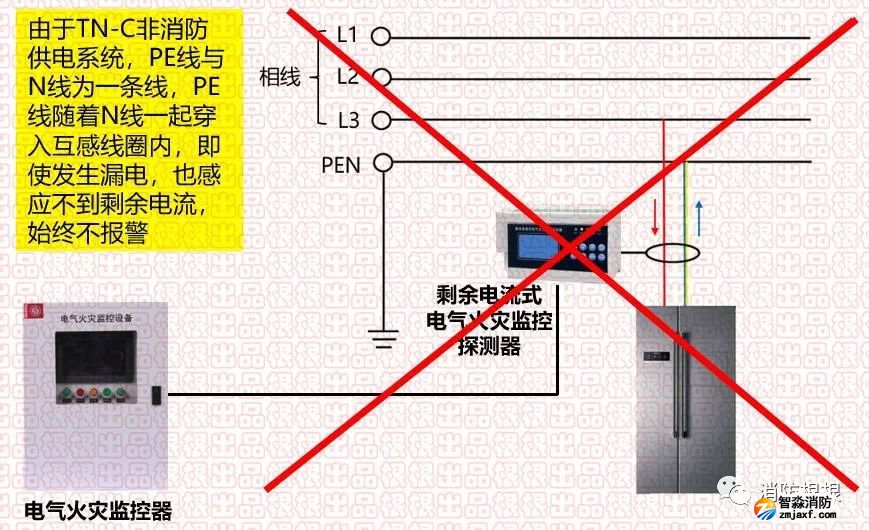

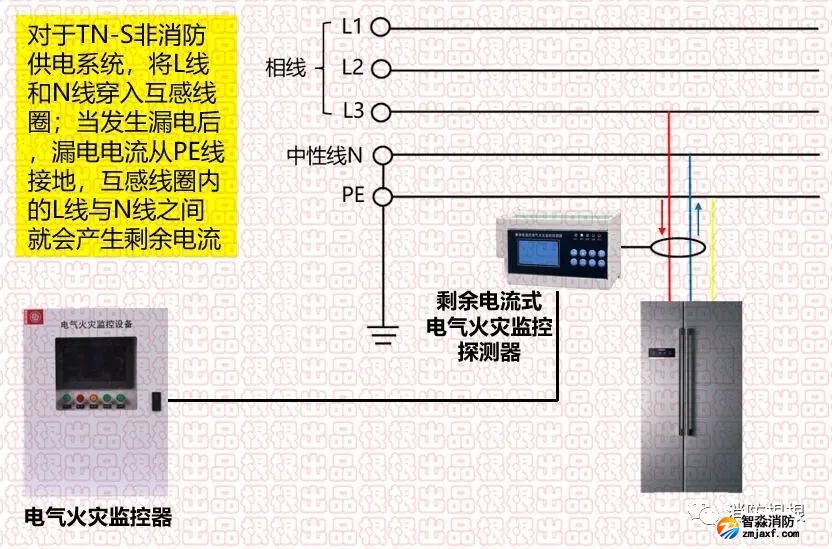

二、剩余電流式電氣火災監控系統

《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》GB14287.2-2014

3.1 剩余電流式電氣火災監控探測器 residual current electrical fire monitoring detector

監測被保護線路中的剩余電流值變化的探測器。一般由剩余電流傳感器和信號處理單元組成。

《建筑設計防火規范》GB50016-2014（2018版）

10.2.7 老年人照料設施的非消防用電負荷應設置電氣火災監控系統。下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：

1 建筑高度大于50m的乙、丙類廠房和丙類倉庫，室外消防用水量大于30L/s的廠房（倉庫）；

2 一類高層民用建筑；

3 座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000m²的商店和展覽建筑，?。ㄊ校┘壖耙陨系膹V播電視、電信和財貿金融建筑，室外消防用水量大于25L/s的其他公共建筑；

4 國家級文物保護單位的重點磚木或木結構的古建筑。消防檢測儀器

《民用建筑電氣設計標準》GB51348-2019

13.2.2 除現行國家標準《建筑設計防火規范》GB50016規定的建筑或場所外，下列民用建筑或場所的非消防負荷的配電回路應設置電氣火災監控系統：

1 民用機場航站樓，一級、二級汽車客運站，一級、二級港口客運站；

2 建筑總面積大于3000㎡的旅館建筑、商場和超市；

3 座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，座位數超過2000個的會堂，座位數超過20000個的體育場；

4 藏書超過50萬冊的圖書館；

5 省級及以上博物館、美術館、文化館、科技館等公共建筑；電氣消防檢測設備

6 三級乙等及以上醫院的病房樓、門診樓；

7 省市級及以上電力調度樓、電信樓、郵政樓、防災指揮調度樓、廣播電視樓、檔案樓；

8 城市軌道交通、一類交通隧道工程；

9 設置在地下、半地下或地上四層及以上的歌舞娛樂放映游藝場所，設置在首層、二層和三層且任一層建筑面積大于300㎡歌舞娛樂放映游藝場所；

10 幼兒園，中、小學的寄宿宿舍，老年人照料設施。
