ASTM E1417液體滲透劑檢測(cè)標(biāo)準(zhǔn)規(guī)范中規(guī)定，滲透劑檢測(cè)的操作溫度范圍是4°C至52°C。在低于4°C的溫度下進(jìn)行滲透劑檢測(cè)會(huì)有什么影響，是否可以調(diào)整探傷流程以實(shí)現(xiàn)可接受的結(jié)果呢？

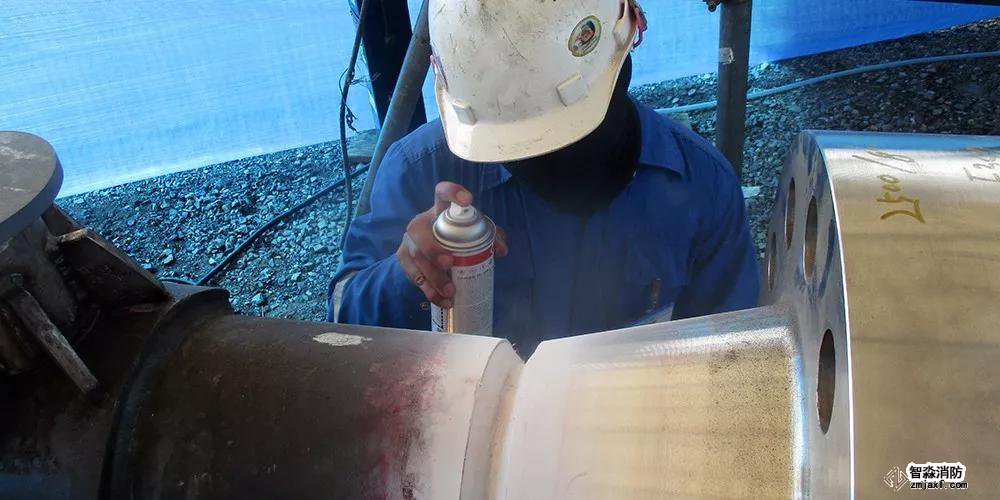

低溫下進(jìn)行滲透檢測(cè)可能會(huì)碰到的問題：

1.   被檢表面溫度過低，可能出現(xiàn)霜凍，被凍結(jié)的水汽會(huì)阻礙滲透劑的滲入。

2.   氣霧罐壓力降低，噴霧效果受影響。

3.   某些滲透劑可能會(huì)出現(xiàn)分層、染料析出的情況。

4.   滲透劑粘度變大，使?jié)B透時(shí)間加長(zhǎng)

5.   清洗劑和非水懸浮式顯像劑，干燥時(shí)間延長(zhǎng)。

我們?cè)谝欢ǖ臏囟确秶鷥?nèi)評(píng)估了SKC-S清洗劑、SKL-SP2溶劑去除型著色滲透劑和SKD-S2非水性顯像劑，以便弄清楚它們?cè)诘蜏叵碌男阅茏兓?/span>

1.  低溫度下清洗劑的性能

在0°C – 10°C的較低溫度下，溶劑型清洗劑干燥所需時(shí)間較長(zhǎng)。

我們使用24°C作為環(huán)境標(biāo)準(zhǔn)操作溫度，測(cè)試不同溫度下清洗劑的干燥時(shí)間。以下是我們建議在較低溫度下溶劑型清洗劑的干燥時(shí)間。

在預(yù)清洗步驟中，確保溶劑已揮發(fā)，或者用干凈的無絨布擦拭，或者使用空氣干燥器，確保在施加滲透劑之前工件清潔干燥。未揮發(fā)的殘留清洗劑將會(huì)對(duì)后序的滲透過程造成影響。

2.  低溫度下滲透劑的性能

低溫下，滲透的粘度會(huì)增加。雖然理論上，粘度不影響滲透劑的滲透能力，但是粘度與滲透速度直接相關(guān)。因此，粘度增加，滲透時(shí)間則相應(yīng)延長(zhǎng)，會(huì)降低滲透速度并顯著影響到最終的檢測(cè)結(jié)果。以下是推薦的滲透停留時(shí)間。

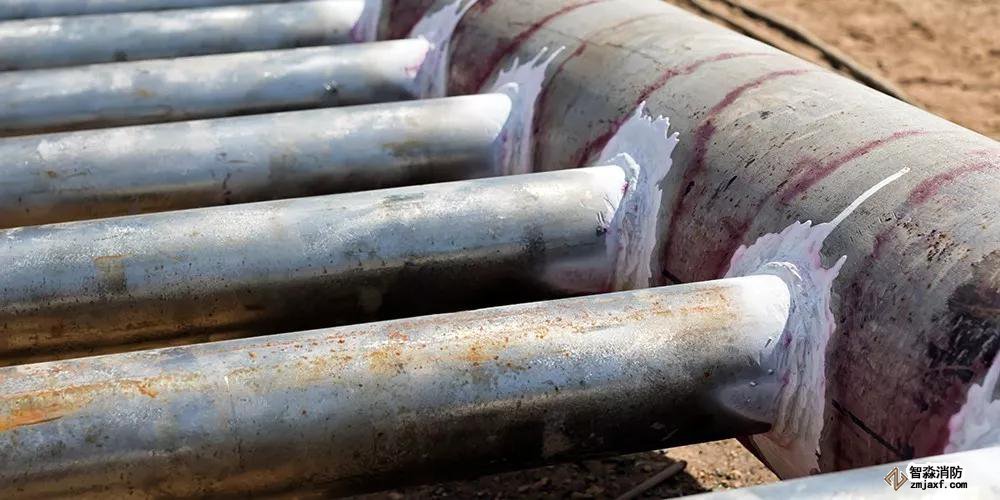

3.  低溫度下顯像劑的性能

與滲透劑和清洗劑相比，低溫對(duì)顯像劑的影響更大。首先，低溫下，噴霧罐壓力明顯下降，霧化效果不佳，導(dǎo)致顯像劑噴涂不均勻；其次，低溫下，顯像劑的干燥速度下降。

顯像劑的干燥時(shí)間更具挑戰(zhàn)性。我們的測(cè)試表明，由于溶劑揮發(fā)較慢，顯像劑干燥變慢，由于溶劑化效應(yīng)，將導(dǎo)致缺陷指示擴(kuò)散、模糊化。

我們無法在0°C下獲得良好的顯示結(jié)果，因?yàn)轱@像劑一直濕潤(rùn)，無法在合理時(shí)間內(nèi)干燥。3°C – 4°C時(shí)，由于有一些氣體流動(dòng)，顯像劑薄膜的干燥時(shí)間為24°C時(shí)標(biāo)準(zhǔn)干燥時(shí)間的5倍。

一個(gè)好的現(xiàn)象是，在低溫下，我們可以發(fā)現(xiàn)極其細(xì)密的缺陷。這是因?yàn)轱@象劑薄膜的干燥速度慢，使得缺陷處滲出的滲透劑較多。但對(duì)于大缺陷來說，較長(zhǎng)的顯像時(shí)間則會(huì)導(dǎo)致過多滲出并擴(kuò)散，造成顯像解析更加困難。

可采用以下措施減少低溫對(duì)滲透檢測(cè)的影響：

1.   表面預(yù)處理：必要時(shí)對(duì)被檢對(duì)象進(jìn)行預(yù)處理，緩緩加熱工件表面，讓不連續(xù)中凍結(jié)的水分能蒸發(fā)出來。

2.  如果使用噴霧罐產(chǎn)品，可以用不超過50℃的熱水對(duì)噴霧罐進(jìn)行浸泡加熱，確保噴霧罐有足夠的壓力，保證霧化效果。

3.  相應(yīng)延長(zhǎng)滲透和顯像時(shí)間，但是顯像干燥時(shí)間不宜超過3分鐘，可采用緩慢流動(dòng)的暖氣加速顯像劑的干燥。

4.  應(yīng)該采用靈敏度試塊對(duì)低溫下的滲透檢測(cè)進(jìn)行驗(yàn)證，包括對(duì)材料、工藝、環(huán)境的驗(yàn)證。

標(biāo)簽：
