這是我見過最全的防火封堵做法資料

一

防火封堵材料有哪些？

首先我們來看，防火封堵材料都有哪些？

防火封堵材料應具有耐火及熱膨脹等基本性能，在2020年7月1日即將施行的《建筑防火封堵應用技術標準》中，便列舉了近十種防火封堵材料，我們?cè)俳Y(jié)合工程實際應用情況，總結如下：消防檢測設備儀器

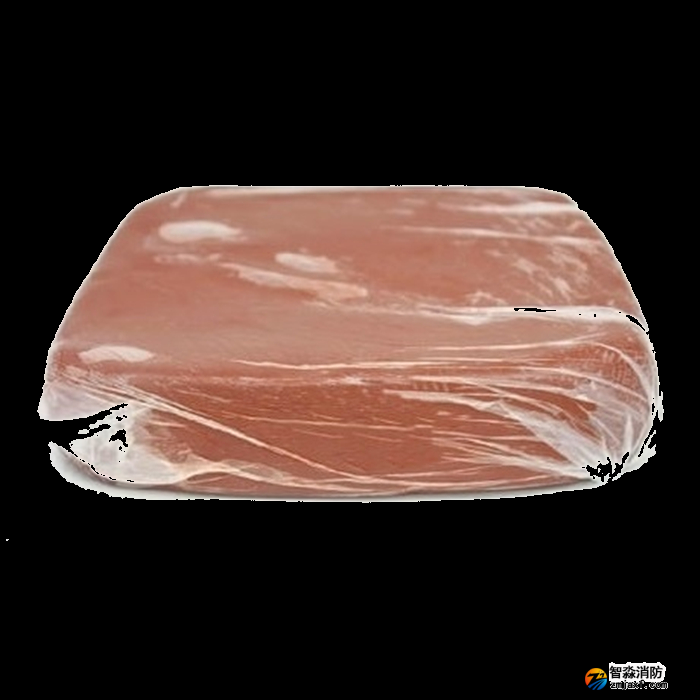

防火泥

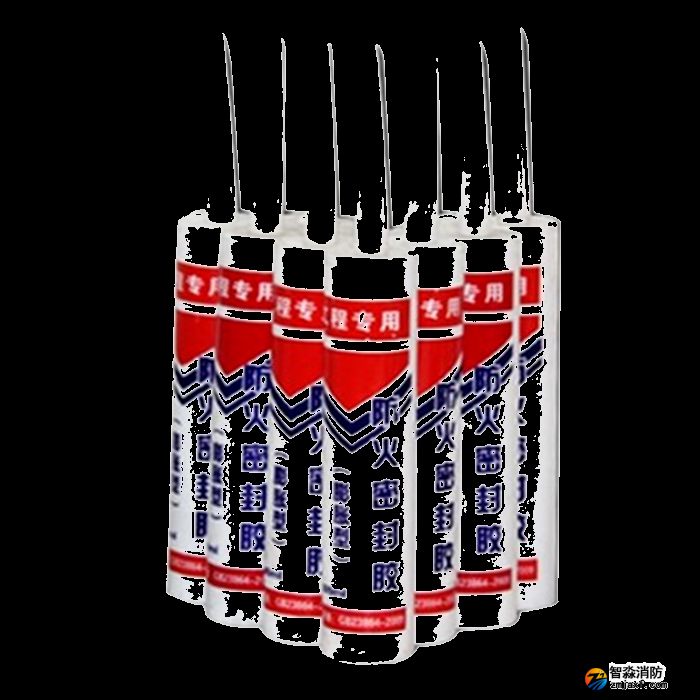

防火密封膠

無機防火堵料

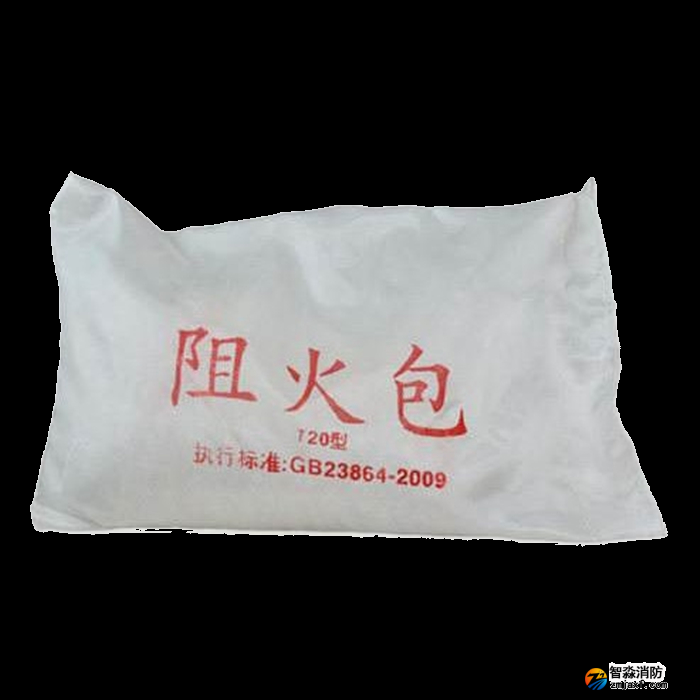

阻火包

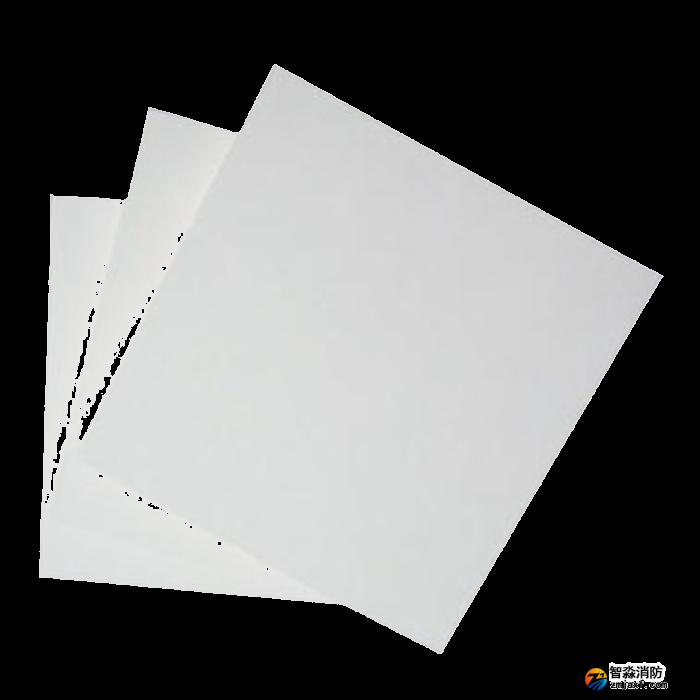

防火隔板

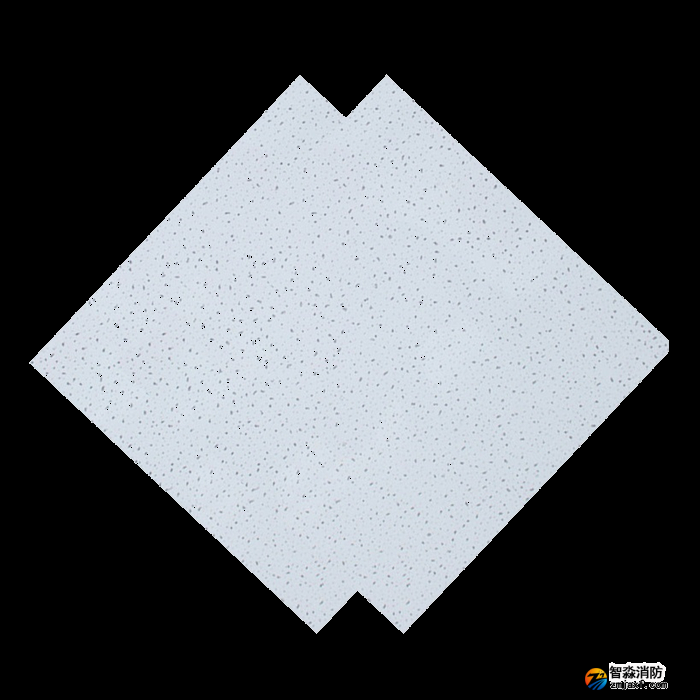

防火噴涂礦棉板

阻火圈

防火涂料

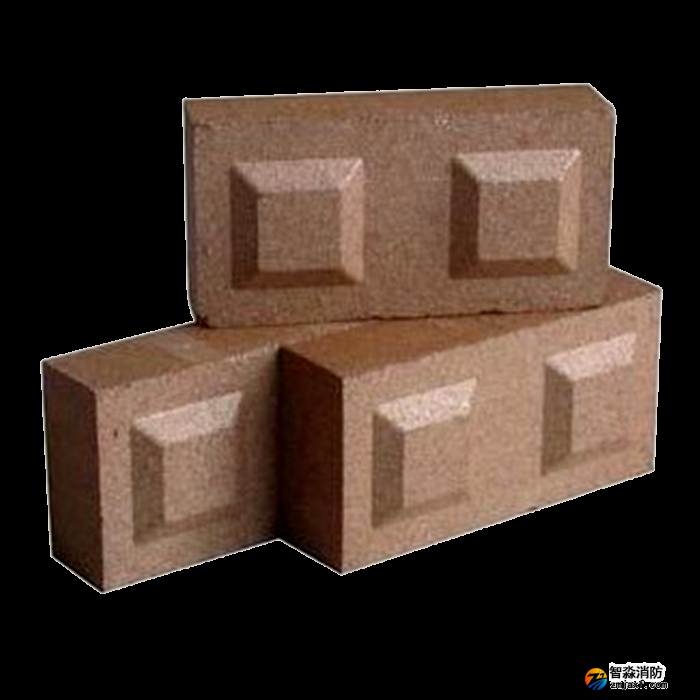

防火模塊

防火泡沫

· 有機防火堵料

包括：防火泥、防火密封膠，可塑性好，適用于不規則形狀處、貫穿物考慮更換的場合。

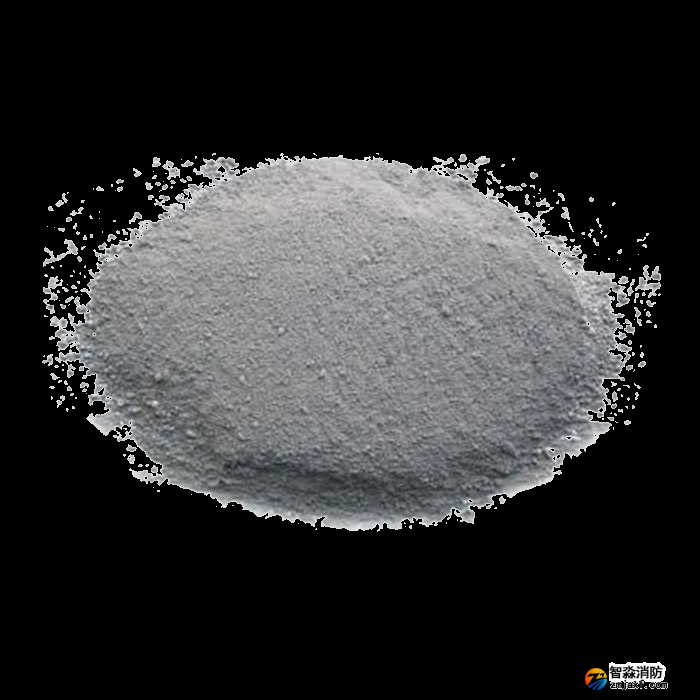

· 無機防火堵料

又稱防火灰泥，能夠快速固化，適用于封堵后貫穿物基本不變的場合。

· 阻火包

施工便捷，適用于較大孔洞、貫穿物考慮更換的場合。

· 防火板

包括：防火隔板、防火噴涂礦棉板，機械強度高，適用于較大孔洞、兼顧承載功能。

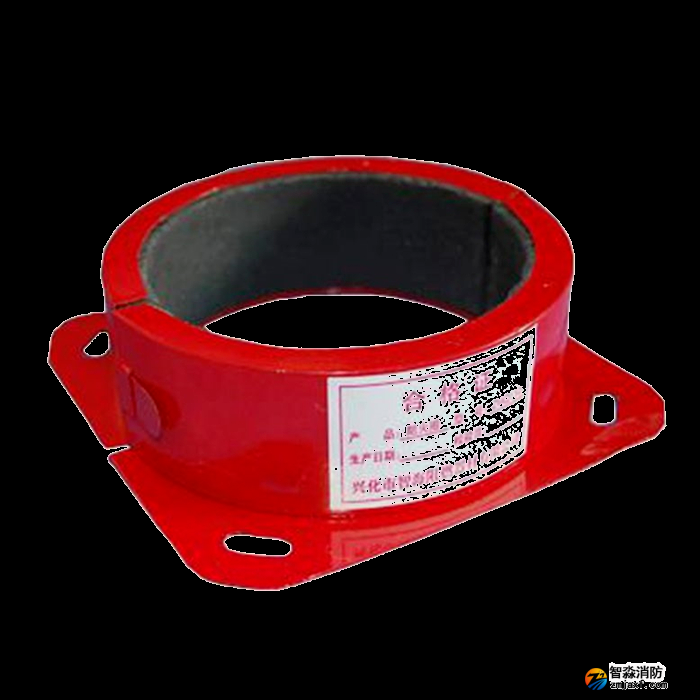

· 阻火圈

內部填充阻燃膨脹材料的金屬卡箍，可固定在塑料管道外壁。

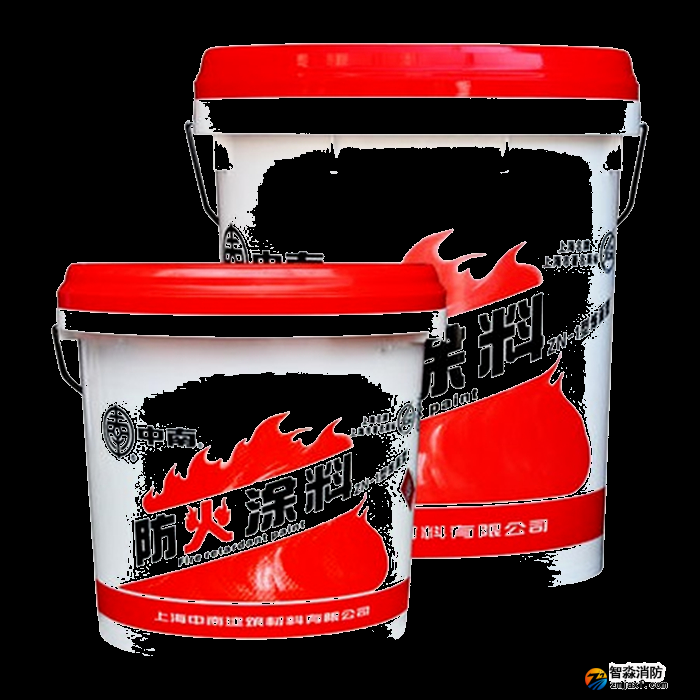

· 防火涂料

能夠形成耐火隔熱保護層，可涂刷在電纜及構筑物表面。

除此之外，還有 · 防火模塊 · 防火泡沫 等。

這些材料往往不是單一、而是通過兩種或多種的靈活組合，共同完成管道系統的防火封堵。http://www.lnqyyp.cn/

二

管道防火封堵怎么做？

下面我們就基于當前工程實際應用情況，看一看機電工程中各處防火封堵施工的典型做法。

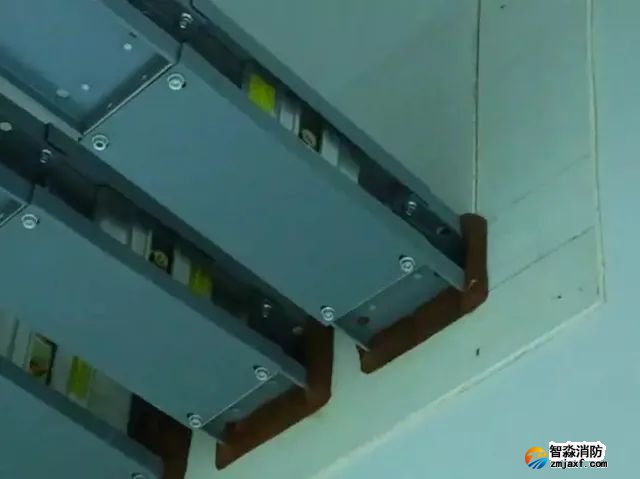

· 橋架、母線

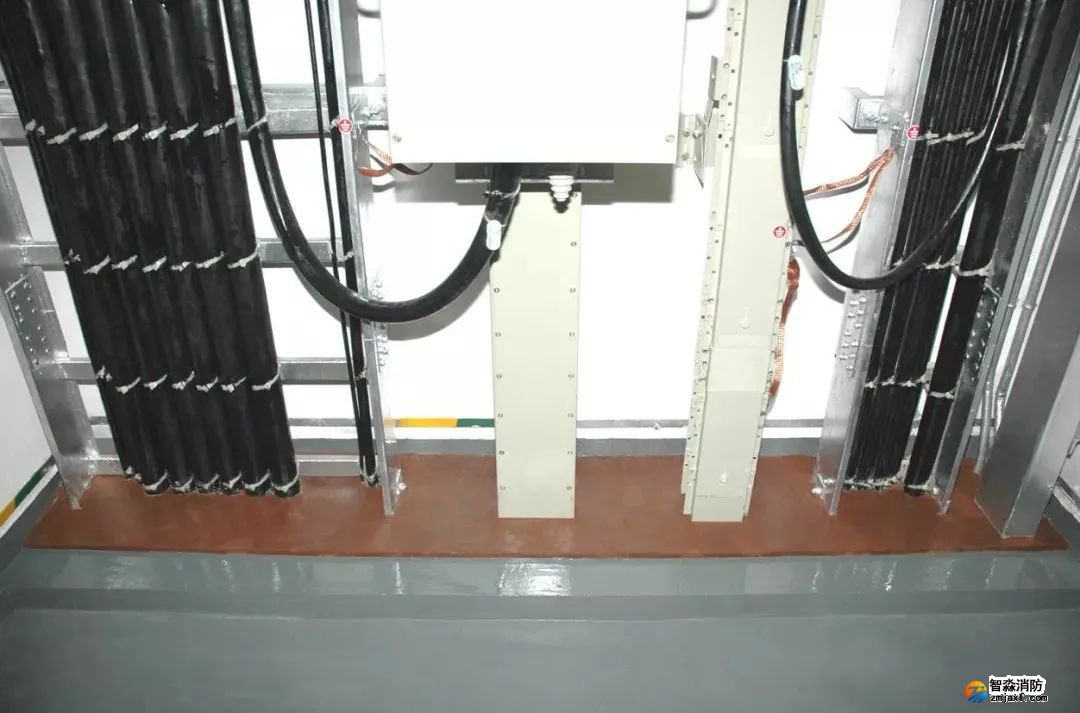

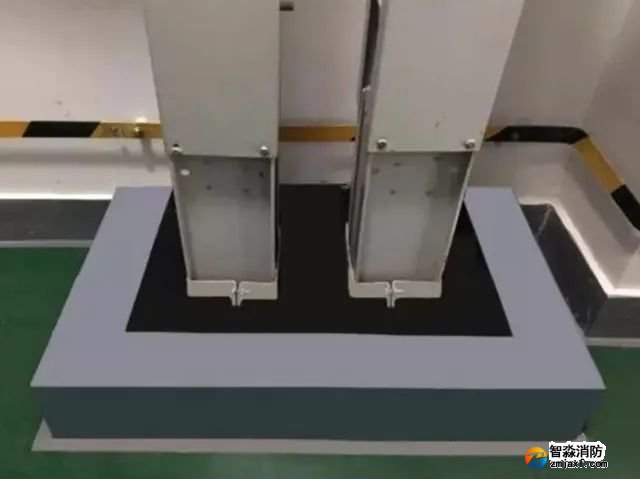

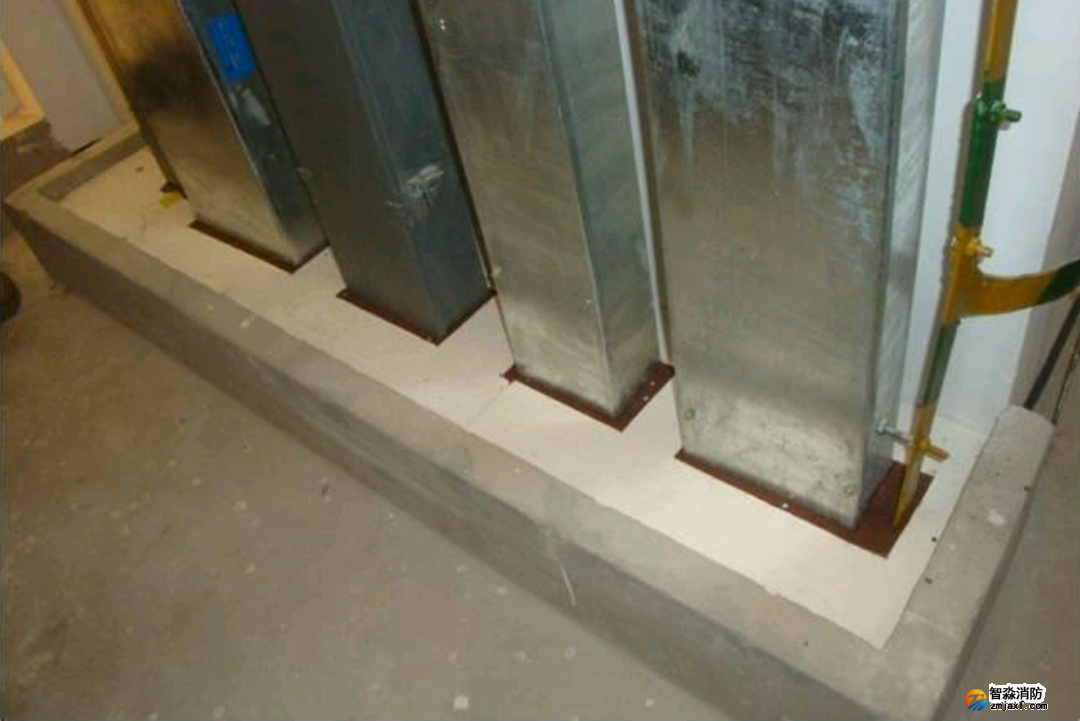

橋架貫穿樓板

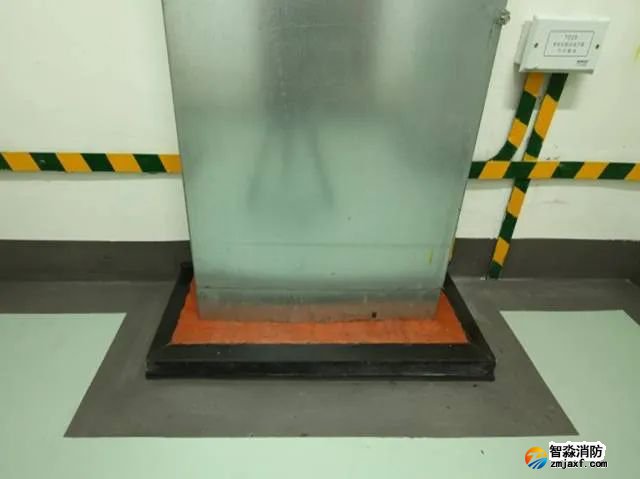

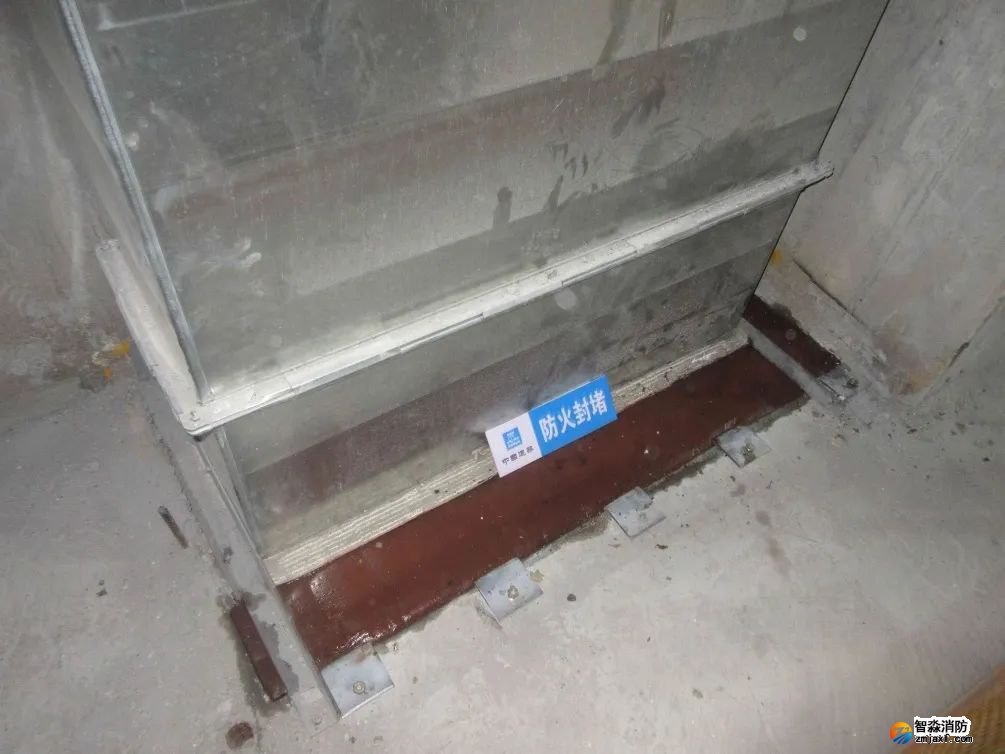

母線貫穿樓板

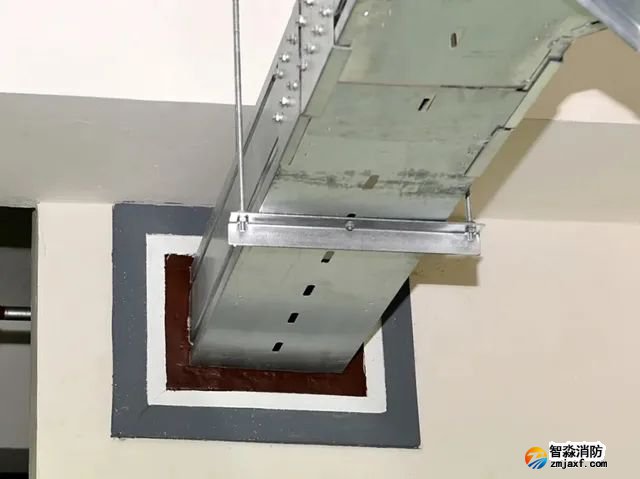

橋架貫穿墻體

母線貫穿墻體

橋架、母線貫穿樓板、墻體時，樓板處宜設置擋水臺，樓板下部安裝有一定強度的防火板作為支撐，內部孔口較大時可采用阻火包封堵、再用防火泥塞縫，內部孔口較小時可直接采用防火泥封堵。

阻火包的施工工藝：

1.施工前將封堵工作面清理干凈，做到無油、無粉塵及其它異物，按電纜順序梳理整齊。

2.將阻火密封包整齊排列疊放至貫穿孔洞的電纜周圍，壓實后依次碼放。對電纜貫穿孔洞的封堵要求為封嚴、封全、不留縫隙，用眼睛觀不透光為止。

3.穿越樓層或設備的貫穿孔洞，應先將鋼架或鋼網固定在孔洞下端，刷阻火涂料，密封包碼放厚度不得少于24厘米，上部可根據現場要求加蓋板或其它防火裝飾物(不得采用木板或其它易燃物作為支架或蓋板)。

4.機房配電柜、控制柜的封堵應將設備下部地板空間全部封嚴，封堵周邊應大于設備底座周邊24厘米。電纜在地板下轉彎處或分線處，封堵體積應不小于24厘米×24厘米×24厘米。

施工注意事項：

1.阻火密封包的使用碼放厚度標準：h≥240mm耐火達到一級（≥180min）；240mm≤h≤200mm耐火達到二級（≥120min）；h≥120mm耐火達到三級（≥60min）

2.阻火密封包與電纜之間間隙，不得大于0.5厘米。

3.如阻火密封包著雨水后，應在干燥處陰干，不得在高溫下烘烤。

4.阻火密封包應在陰涼、干燥處保存，貯存環境溫度小于100℃。

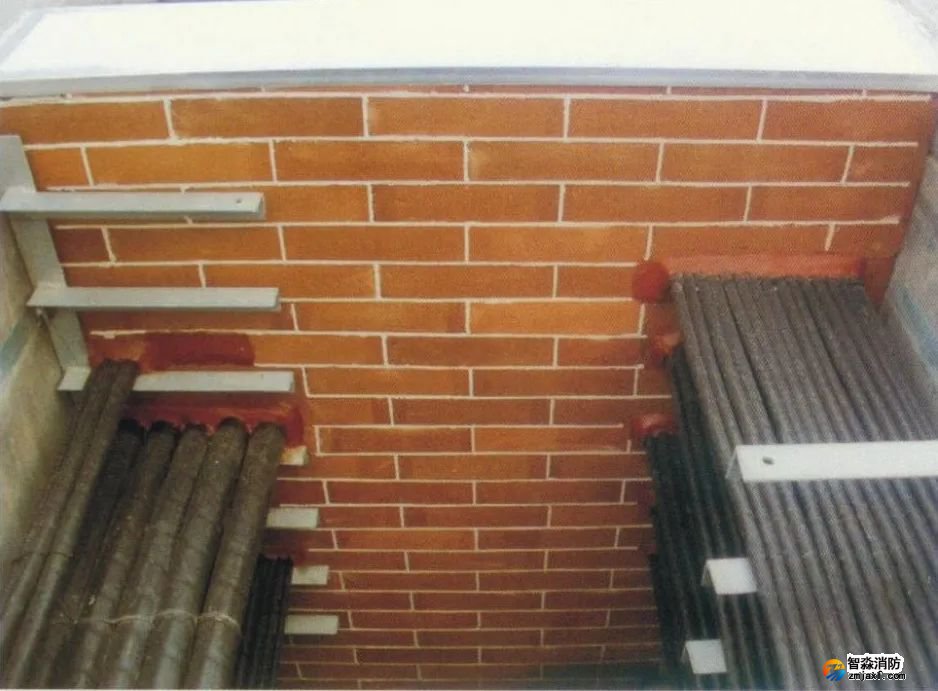

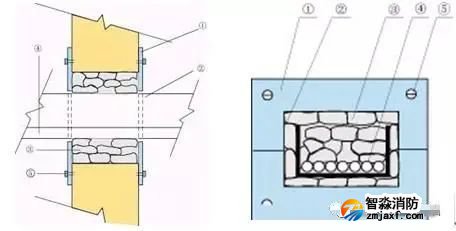

電纜穿墻孔洞：

1.施工前將封堵工作清理干凈，做到無油、無粉塵及其它異物；按電纜順序梳理整齊。

2.阻火密封包碼放完后，應在兩側扣5-8mm防火板，防火板內側應與電纜1cm以上距離，

3.封堵厚度不得小于24cm。

①電纜,②阻火密封包,③防火板,④固定螺栓。

電纜穿樓層孔洞：

1.電纜貫穿樓層孔洞時，將電纜與鋼掛架固定，防止電纜燒斷下沉。

2.孔洞封堵的底部用5-8mm防火板固定，上部用非硬化堵料將表面1cm封面抹平。

3.樓板較薄時，應適當加高防水臺高度以確保耐火等。

①電纜 ④固定螺栓

②鋼板 ⑤非硬化堵料

③阻火密封包 ⑥防水臺

配電柜進出電纜封堵：

1.施工前將配電柜內外工作面清理干凈，按電纜進出順序?qū)㈦娎|排列，在配電柜與電纜溝或地板下部空間應封堵嚴密，使其之間不留空隙。

2.封堵剖面外沿應大于配電柜進出線孔洞24cm或與周邊隔墻緊密結合。電纜在配電柜兩側進出線，應在進出線處安裝阻火盤，以防止火焰由上部進入盤內如圖⑤。

①電纜 ③阻火密封包 ⑤阻火盤

②樓板 ④配電柜

電纜橋架貫穿樓層孔洞：

1.橋架貫穿樓層時，應注意電纜與橋架之間要用防火堵料隔開，確保電纜與橋架之間形成1cm距離。

2.電纜橋架應與墻體保持不小于5cm的間距，小于5cm的應擴大至5cm以上，內部、外部同時封堵形成一體，橋架外部封堵厚度可與樓板一致，橋架內部應保證不小于24cm。

3.封堵完成后，橋架下端用5-8mm防火板封口。

①防火板 ③阻火密封包 ⑤電纜橋架

②固定螺絲 ④電纜

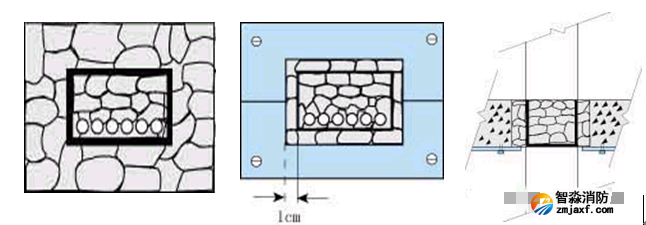

電纜橋架穿墻孔洞：

1.電纜橋架穿墻的封堵方法與1-1-1相同，如果電纜直徑大于2cm時，在封堵前應在封堵部位向雙方向涂刷各1.5延長米的電纜涂料，然后再進行封堵。

2.防火板內沿應與橋架保持1cm距離。

①防火板 ②電纜橋架 ③阻火密封包

④電纜 ⑤固定螺絲

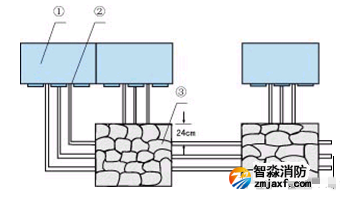

配電室進出電纜封堵：

1．如圖1-5-1的封堵方法外，配電柜出入電纜的分線處和連接處也要進行封堵，封堵體積的周邊四周，與電纜的相隔距離不得小于24cm。

一般情況下應采取停電施工，如需帶電作業，應確保安全施工距離，現場必須設有專業電工人員進行安全監理。

①配電盤 ②電纜 ③阻火密封包

電纜槽盒穿墻孔洞：

1.電纜槽盒的封堵是防火封堵中非常重要的一個環節，在封堵時，應特別注意槽盒內的封堵質量。

2.封堵部位的墻體厚度相同，內部應確保24cm以上(含24cm)。

①電纜 ②防火板 ③阻火密封包

④電纜槽盒 ⑤固定螺絲

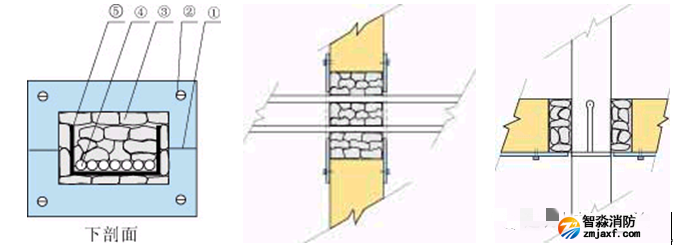

電纜貫穿樓層槽盒內封堵：

1.槽盒貫穿樓層的封堵，應重點槽盒內鋼吊架的安裝方法，具體安裝見圖1-3-4。

2.槽盒內封堵厚度不得小于24cm，遇槽盒電纜較多的情況，須在電纜縫隙之間適當填入非硬化堵料，使之更加嚴密。

3.槽盒外部下端用5-8mm防火板封蓋。

①電纜 ②防火板 ③阻火密封包 ④槽盒

⑤固定螺絲

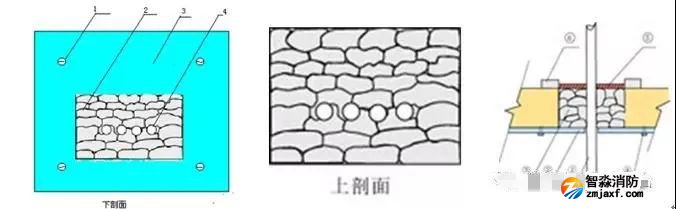

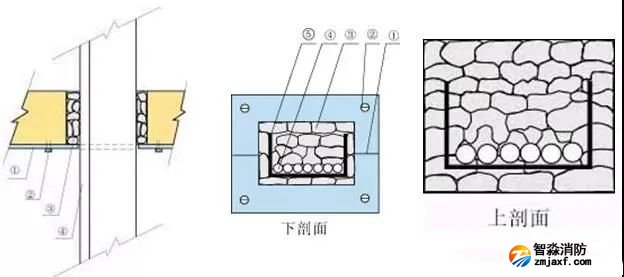

電纜槽盒貫穿樓層封堵：

1.施工完畢后應按要求達到圖中上剖面、下剖面的規范，槽盒內外鋼吊架用手按壓應達到堅固、不下沉(承受重量大于25公斤)。

2.槽盒下端封蓋鋼板應與槽盒保持1cm距離。

①固定螺絲 ②防火板 ③阻火密封包 ④鋼吊架

⑤電纜槽盒

槽盒內鋼吊架：

①電纜槽盒 ②裝飾蓋板 ③阻火密封包

④樓板 ⑤鋼吊架 ⑥連接螺絲或焊接

· 電纜

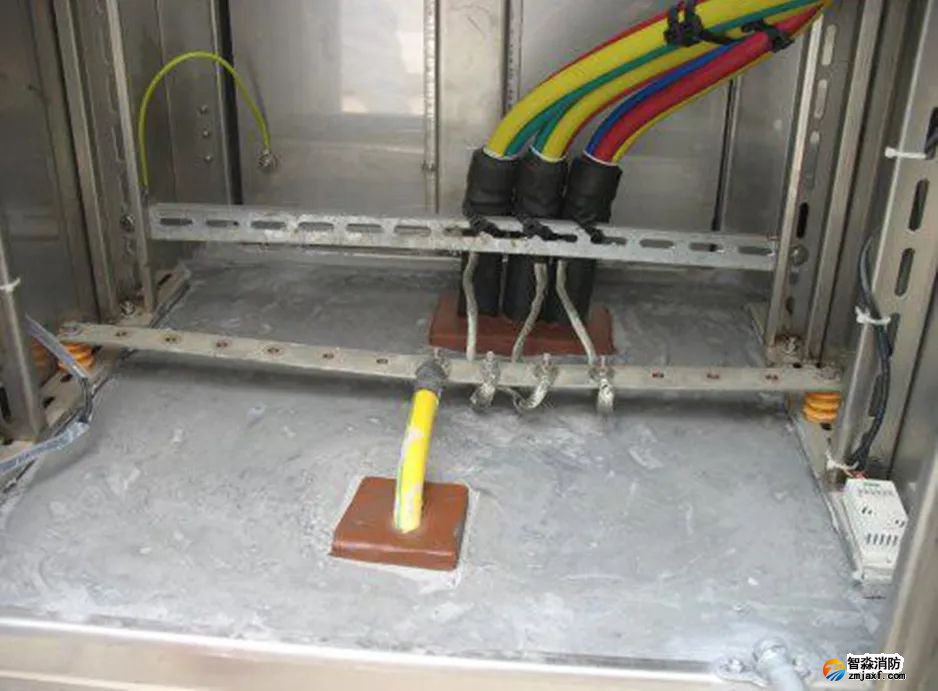

電纜通過柜底

電纜貫穿電纜溝

電纜在通過電氣柜底部或貫穿電纜溝時，可采用防火泥封堵，為避免堵料對電纜絕緣層造成腐蝕，可加套塑料或橡膠管防護。

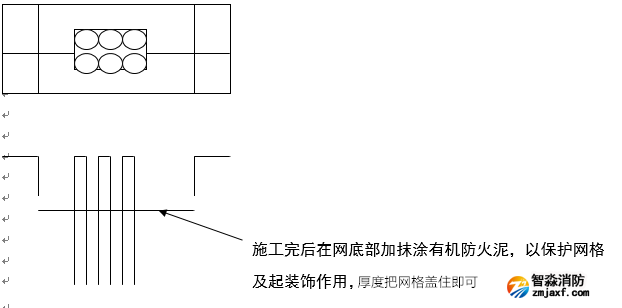

有機防火泥在電纜井中施工工藝：

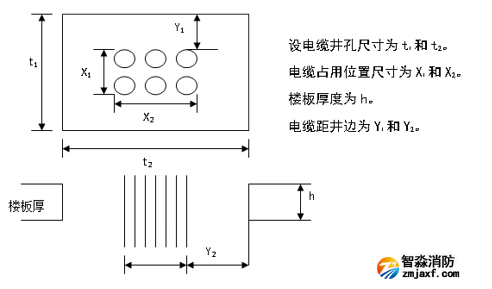

1.測量、計算電纜井孔的大小尺寸，樓板厚度，及電纜在井中占據的位置尺寸。

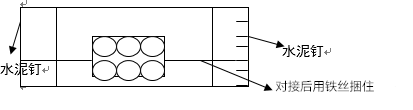

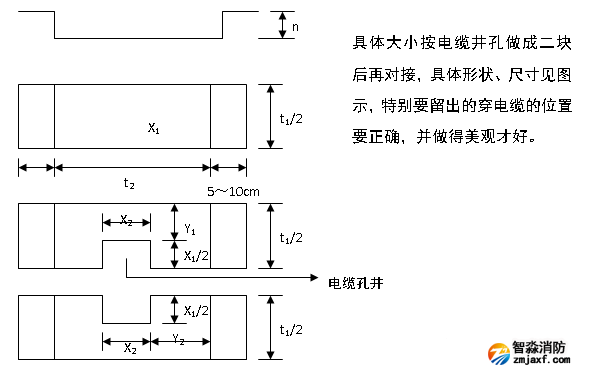

2.然后根據電纜井孔的大小，選用鐵絲粗細為￠5mm的鐵絲網做成網托，并使二邊留出5—10cm的尺寸彎邊，以便固定在樓板上。

3.把做好的鐵絲網托放置到電纜井中，進行對接好，并在留邊的兩邊分別用水泥釘在樓板上固定住。

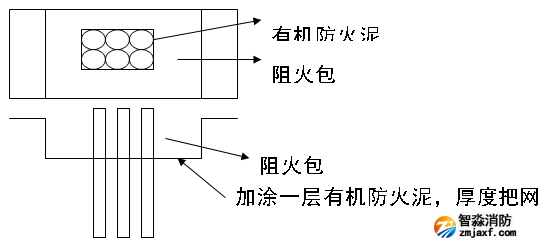

4.在做好的網托上堆放阻火包，在堆放時注意整齊、密實、不透風，在電纜周圍的防火包一定要填密實和壓緊。如圖：

5．如果是用阻火包和有機防火泥，則在電纜井四周先用防火包堆放，在靠近電纜周圍及電纜之間用防火泥封實。

· 給排水管道

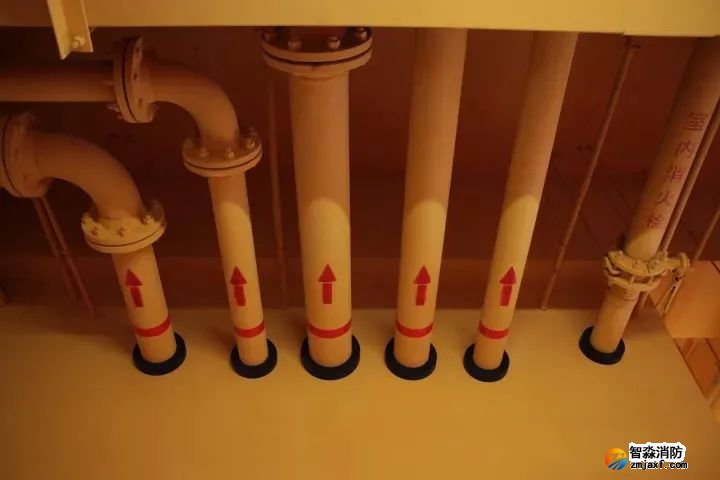

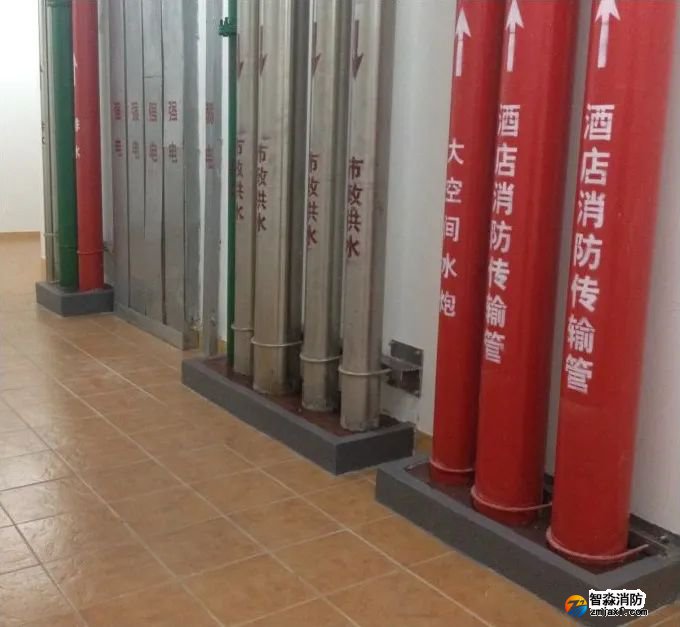

金屬管道貫穿樓板

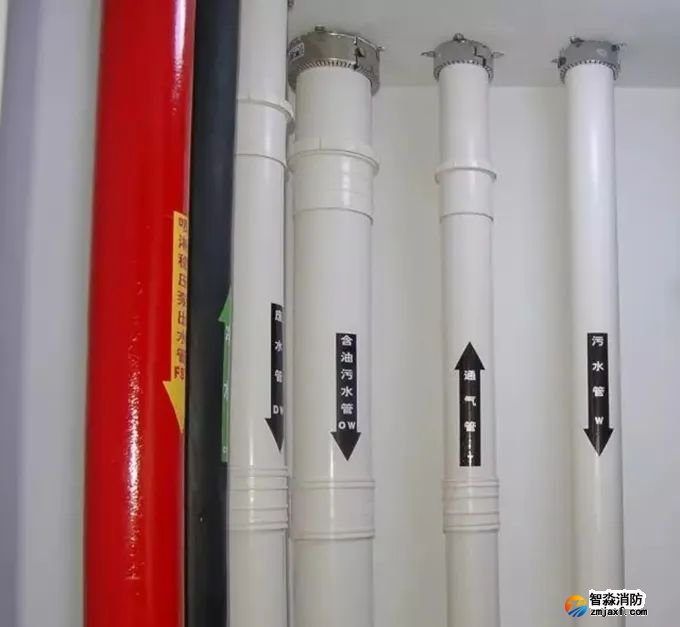

塑料管道貫穿樓板

給排水管道貫穿墻體

給排水管道穿越樓板、墻體時應設置套管，套管與管道之間可采用防火泥填塞封堵，塑料管道在貫穿樓板的底板以及墻體的兩側，應安裝阻火圈。

· 風管

風管貫穿墻體

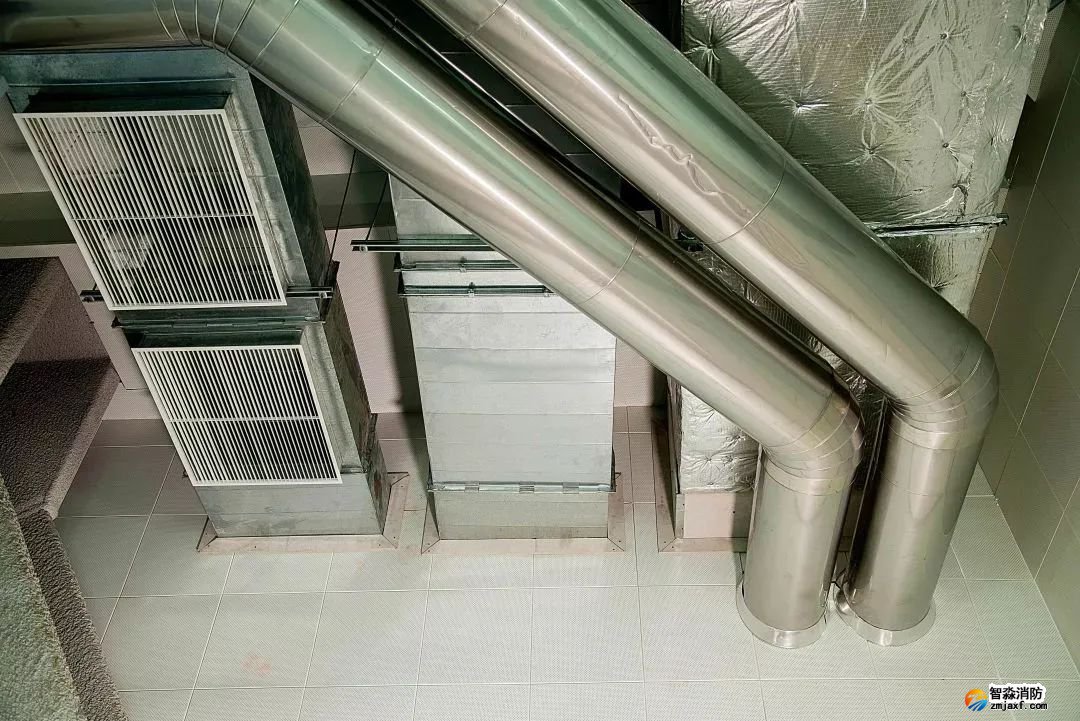

風管貫穿樓板

風管貫穿墻體、樓板處，應設置套管，套管與風管之間采用防火巖棉等不燃材料填塞，外側一圈用防火泥封堵。

· 收口

收口示例

機電管道防火封堵完成后，可采用防火板或薄鋼板等做收口處理，以提升觀感質量效果。
