公共建筑消防設計說明參考樣式之防排煙系統

1 防煙系統設計

1.1 防煙設計范圍

1 消防檢測設備儀器本工程 （樓梯間編號） 地下樓梯間，在首層滿足自然通風的條件，采用自然通風。

2 本工程 （樓梯間、前室編號） 不滿足自然通風條件的地下室防煙樓梯間、封閉樓梯間、獨立前室、共用前室、合用前室及消防電梯前室均設置機械加壓送風系統。

3 本工程 （樓梯間、前室編號） 地上部分防煙樓梯間、封閉樓梯間、獨立前室、共用前室、合用前室及消防電梯前室滿足自然通風的條件，采用自然通風。

4 本工程 （樓梯間、前室編號） 不滿足自然通風條件的地上部分防煙樓梯間、封閉樓梯間、獨立前室、共用前室、合用前室及消防電梯前室均設置機械加壓送風系統。

5 本工程   避難層（間）采用 □機械加壓送風 □自然通風系統。

6 本工程   避難走道及其前室均設置機械加壓送風系統。

1.2 防煙方式及計算

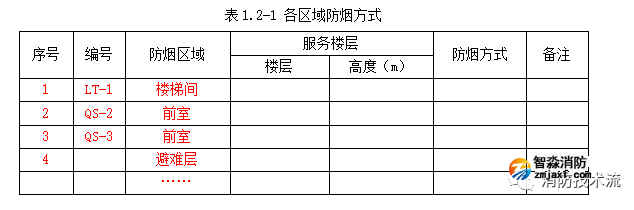

1 各區域防煙方式見表1.2-1。

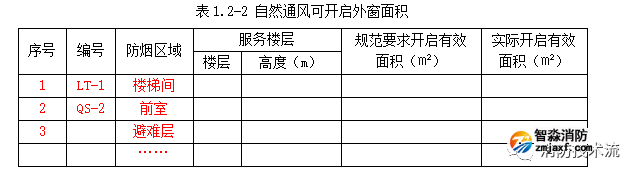

2 各區域自然通風可開啟外窗面積見表1.2-2。

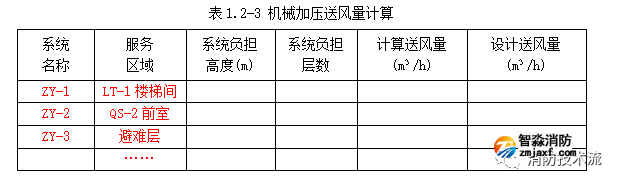

3 機械加壓送風系統的風量按照計算確定，其中系統負擔建筑高度大于24m時，按計算值與規范中規定數值取大值確定，系統設計風量不小于計算風量的1.2倍，機械加壓送風系統風量計算見表1.2-3。

1.3 防煙做法

1 消防安全評估設備軟件本工程  棟為超高層，以   避難層為界，分段分別設置獨立的機械加壓送風系統。

2 樓梯間加壓送風井上每  層設置  送風口送風至樓梯間；獨立前室、共用前室、合用前室及消防電梯前室加壓風井上設置常閉多葉送風口送風至獨立前室、共用前室、合用前室及消防電梯前室。

3 設置于獨立前室、共用前室、合用前室及消防電梯前室加壓風井上的常閉多葉送風口，應與消防火警信號聯動，開啟著火層及其相鄰上下層送風口電動開啟，也可現場手動開啟，常閉多葉送風口開啟后連鎖開啟對應的加壓風機。

4 機械加壓系統泄壓設計，前室與走道的壓差為  Pa，樓梯間與走道之間的壓差為  pa。

5 機械加壓風機均設置在專用機房內。設置機械加壓送風系統的封閉樓梯間、防煙樓梯間，其頂部設置  ㎡的固定窗?？客鈮Φ姆罒煒翘蓍g，在其外墻上每 5 層內設置總面積  ㎡的固定窗。

2 排煙系統設計

2.1 排煙設計范圍

1 本工程設置排煙設施的場所如下：a長度大于20m的疏散走道，b面積大于100m²且經常有人停留的地上房間，c面積大于300m²且可燃物較多的地上房間，d無窗房間總面積大于200m²或單間面積大于50m²，經常有人停留或可燃物較多的區域。

2 本工程  、  場所，設置有效面積不小于該房間建筑面積2%或低于規范限定風速的自然排煙窗（口），采用自然排煙。

3 本工程  、  不滿足自然排煙條件，均設置機械排煙系統。

2.2 排煙方式及計算

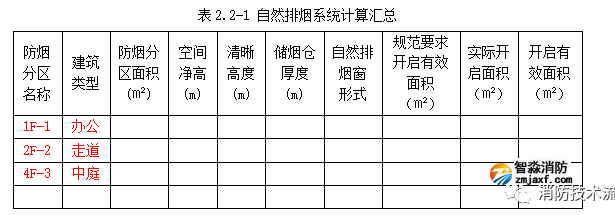

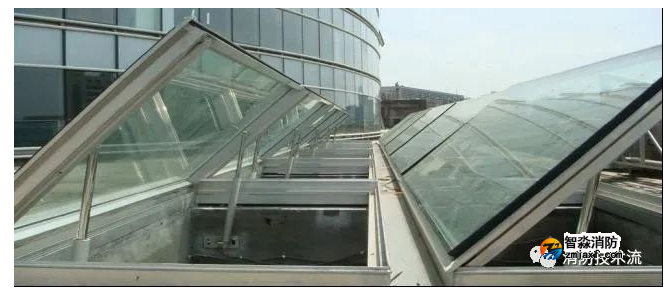

1 本工程滿足自然排煙條件的房間自然排煙窗（口）設置在儲煙倉內，自然排煙窗方便直接開啟，設置在高處的自然排煙窗應設手動開啟按鈕，開啟按鈕距地 m，且每組排煙窗的長度不超過 m， 場所自然排煙窗風速小于規范限定值。凈空高度大于9m的中庭、建筑面積大于2000㎡的營業廳、展覽廳、多功能廳等場所，設置集中手動開啟裝置和自動開啟設施。自然排煙系統計算見匯總表2.2-1。

2 本工程不滿足自然排煙條件的區域設機械排煙系統，機械排煙風量按照計算確定，且不小于規范中規定數值要求，風機風量按1.2倍計算排煙量取值。   區域排煙系統設置為豎向系統，每段系統負擔建筑高度不超過50m。地下室、地上密閉房間、地上超過500m²房間設機械或自然補風系統，補風量按不小于排煙量50%計算。

3 本工程地下汽車庫排煙系統按防煙分區設置，設置充電樁的防火分區，按照江蘇省地方規范進行系統設計，每個防火單元為一防煙分區。

4 電動自行車庫各防煙分區按江蘇省地方規范要求設置排煙系統。

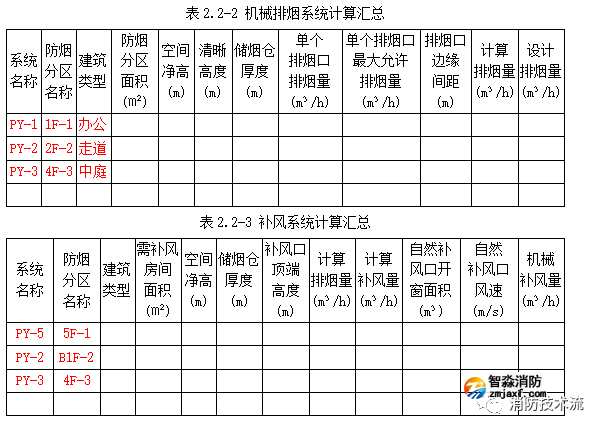

5 凈高＞6m的房間有  、  ，排煙量按煙羽流計算。中庭從  層到  層，中庭及周圍空間均設機械排煙系統。機械排煙系統、補風系統計算匯總見表2.2-2、表2.2-3。

2.3排煙做法

1 排煙系統的儲煙倉厚度、清晰高度、煙層厚度、擋煙垂壁高度、排煙口最大允許排煙量等參數均滿足規范要求，詳平面圖標注或剖面。本工程排煙系統在  設置固定窗，具體詳見建筑專業設計說明及圖紙。

2 本項目有豎向排煙系統，排煙系統水平方向按防火分區設置。排煙口距防煙分區最遠端的距離最大為  m，距補風口大于  m，排煙口與附近安全出口相鄰邊緣之間水平距離最小為  m。

3 排煙風機應保證在280°C時能連續工作30min，采用專用排煙風機，在風機入口總管上設置當煙氣溫度超過280°C時能自動關閉的排煙防火閥，排煙防火閥與排煙風機連鎖。排煙管道及其連接部件應能在 280°C時連續運行30min仍保證其結構完整性。所有排煙、補風風機均分別設置在專用的風機房內。在排煙管道下列部位設置280°C排煙防火閥：a垂直風管與每層水平風管交接處的水平管段上；b一個排煙系統負擔多個防煙分區的排煙支管上；c穿越防火分區處。

3 防排煙系統控制

3.1防煙系統

1 機械加壓送風系統與火災自動報警系統聯動，加壓送風機的啟動符合下列規定：

1）現場手動啟動；

2）通過火災報警系統自動啟動；

3）消防控制室手動啟動；

4）系統中任一常閉加壓送風口開啟時，加壓風機能自動啟動。

2 當防火分區內火災確認后，在15s內聯動開啟常閉加壓送風口和加壓送風機，并符合下列規定：

1）開啟該防火分區樓梯間的全部加壓送風機；

2）開啟該防火分區內著火層及其相鄰上下層前室及合用前室的常閉送風口或常閉閥，同時開啟加壓風機。

3.2 排煙系統

1 機械排煙系統中的常閉排煙閥或排煙口具有火災自動報警系統自動開啟、消防控制室手動開啟和現場手動開啟功能，其開啟信號與排煙風機聯動?；馂?zāi)確認后，15s內聯動開啟相應防煙分區內的所有排煙口（窗、閥）及系統，關閉其他區域的排煙口。30s內關閉與排煙無關的通風空調系統。當火災確認后，負擔兩個及以上防煙分區的排煙系統，僅打開著火防煙分區的排煙閥或排煙口。

2 排煙風機、補風風機的控制方式符合下列規定：

1）現場手動啟動；

2）火災自動報警系統自動啟動；

3）消防控制室手動啟動；

4）系統中任一排煙閥或排煙口開啟時，排煙風機、補風風機自動啟動；排煙防火閥在280℃時應自行關閉，并連鎖關閉排煙風機、補風風機。

3 活動擋煙垂壁具有火災自動報警系統自動啟動和現場手動啟動功能，當火災確認后，火災自動報警系統應在15s內聯動相應防煙分區的全部活動擋垂壁，60s以內擋煙垂壁開啟到位。

4 自動排煙窗采用與火災自動報警系統聯動和溫度釋放裝置聯動的控制方式。采用與火災自動報警系統聯動的自動排煙窗，在報警系統啟動60s內開啟。帶有溫控功能自動排煙窗，溫控釋放溫度大于環境溫度30°C，且小于100°C。

4 其他消防設計

4.1 暖通空調系統的防火措施，空調通風系統的防火、防爆措施等：

1 通風空調系統的水平方向均按防火分區獨立設置，并在下列部位設置防火閥：

1）穿越防火分區處；

2）穿越通風、空調機房的房間隔墻和樓板處，穿越重要或火災危險性大的場所的房間隔墻和樓板處；

3）穿越防火分隔處的變形縫兩側；

4）豎向風管與每層水平風管交接處的水平管段上。

2 各通風空調系統主管道上的防火閥與該系統的風機連鎖，當防火閥自動關閉時，該風機斷電。

3 防火閥設獨立的支吊架，穿越處風管上的防火閥、排煙防火閥兩側各2米范圍內的風管采用耐火風管或風管外壁采取防火保護措施，且耐火極限不小于防火分隔體的耐火極限。

4 風管穿越封閉的防火、抗爆墻或樓板時，采用厚度2.0mm的鋼制風管；管道穿過墻壁和樓板，設置金屬套管。防煙、排煙、供暖、通風和空氣調節系統中的管道及建筑內的其他管道，在穿越防火隔墻、樓板和防火墻處的孔隙采用符合《防火封堵材料》GB 23864要求的材料封堵。

5 為防止地震時風管系統及空調管道系統失效及跌落造成人員傷亡及財產損失，根據抗震規范相關條文，對機電管線進行抗震加固。

6 消防專用風機設在混凝土或鋼架基礎上，且不設置減振裝置，排煙風管法蘭墊片采用不燃材料。若排煙系統與通風合用且需設置減震裝置時，減震墊采用不燃材料。

  7 通風和空調系統的管材、消聲、絕熱均采用不燃、難燃材料制作。當?shù)蹴攦?nèi)有可燃物時，排煙管采用40mm厚玻璃棉板隔熱，并與可燃物保持至少150mm的距離。

4.2 鍋爐房泄爆、事故通風要求

1 本工程采用  鍋爐  臺，燃料為  ，鍋爐房位于 ，面積為  m²，設置泄爆口 m²和獨立出口，并且與人員密集場所不貼鄰，泄爆口面對  區域。燃?xì)庀到y(tǒng)由業主另行委托設計。

2 建筑內有燃?xì)夤艿赖拿荛]房間和走道均設有燃?xì)庑孤┨綔y系統及事故排風系統，當燃?xì)鉂舛瘸^額定標準時，事故排風機開啟，同時切斷緊急供氣閥門，排風設備均選用防爆型。事故排風系統的風道不得與消防、排油煙系統共用，燃?xì)庑孤﹫缶髋c對應的事故排風系統聯動。

4.3 電氣設備用房通風系統設計

1 柴油發電機房及儲油間設置平時機械通風系統，儲油間儲存  m3柴油。柴油發電機房火災時采用噴淋滅火，設置機械排煙系統，補風為柴油發電機房進風口負壓補風；儲油間火災時采用氣體滅火，在穿越氣體防護區的通風管路上設置遠控自動關閉并自動復位的電動防火閥，火災時電信號關閉電動防火閥，釋放氣體滅火。氣體滅火結束后，電動復位電動防火閥，就地手動或電動開啟進風機、排風機進行氣體滅火后通風，排除殘余的滅火氣體。

2 儲油間油箱上設置通向室外的通氣管，通氣管上設置帶阻火器的呼吸閥。

3 地下室電氣設備用房設置機械通風系統；電氣設備用房作為重要設備房火災時采用氣體滅火，在穿越氣體防護區的通風管路上設置遠控自動關閉并自動復位的電動防火閥，火災時電信號關閉電動防火閥，釋放氣體滅火。氣體滅火結束后，電動復位電動防火閥，就地手動或電動開啟進風機、排風機進行氣體滅火后通風，排除殘余的滅火氣體。

4.4 風道材質、防火耐火設計

1 機械加壓送風系統采用非土建風道，不燃材料制作，管道內壁光滑。當送風管道內壁為金屬部分設計風速不大于  m/s；當送風管道內壁為非金屬部分設計風速為不大于  m/s；送風管道厚度應符合現行國家標準《通風與空調工程施工質量驗收規范》GB50243的規定。

2 加壓送風管道耐火極限要求：未設置在管道井內或與其他管道合用管道井的加壓送風管道不小于  h；加壓送風管道設置在密實吊頂內不小于  h；當未設置在密實吊頂內不小于  h。設置加壓送風口的風速不小于  m/s。

3 機械排煙系統采用非土建風道，不燃材料制作，管道內壁光滑。當排煙風管道內壁為金屬制作時，其設計風速不大于  m/s；為非金屬制作時，其設計風速不大于  m/s；排煙管道厚度按現行國家標準《通風與空調工程施工質量驗收規范》GB50243的有關規定執行。

4 排煙管道耐火極限要求：獨立管道井內的排煙管道不小于  h；排煙管道設置在密實吊頂內不小于  h；直接設置在室內的排煙管道不小于  h；設置在走道吊頂內以及穿越防火分區的排煙管道不小于  h；設備用房和汽車庫的排煙管道不小于  h。

5 設置排煙風口的風速不大于 m/s，設置機械補風口風速不大于  m/s，人員密集場所補風口風速不大于 m/s，自然補風口的風速不大于 m/s。

4.5 各類防火閥自動關閉溫度要求

排煙系統280°C、廚房排油煙風管150°C、其余為70°C。凡帶有電信號輸出裝置的防火閥其信號需引入消防控制室。
